Tekniikka sivut: Kohinasalvan modifiointi
Klikkaa kuvia,
niin näet ne suurempina !

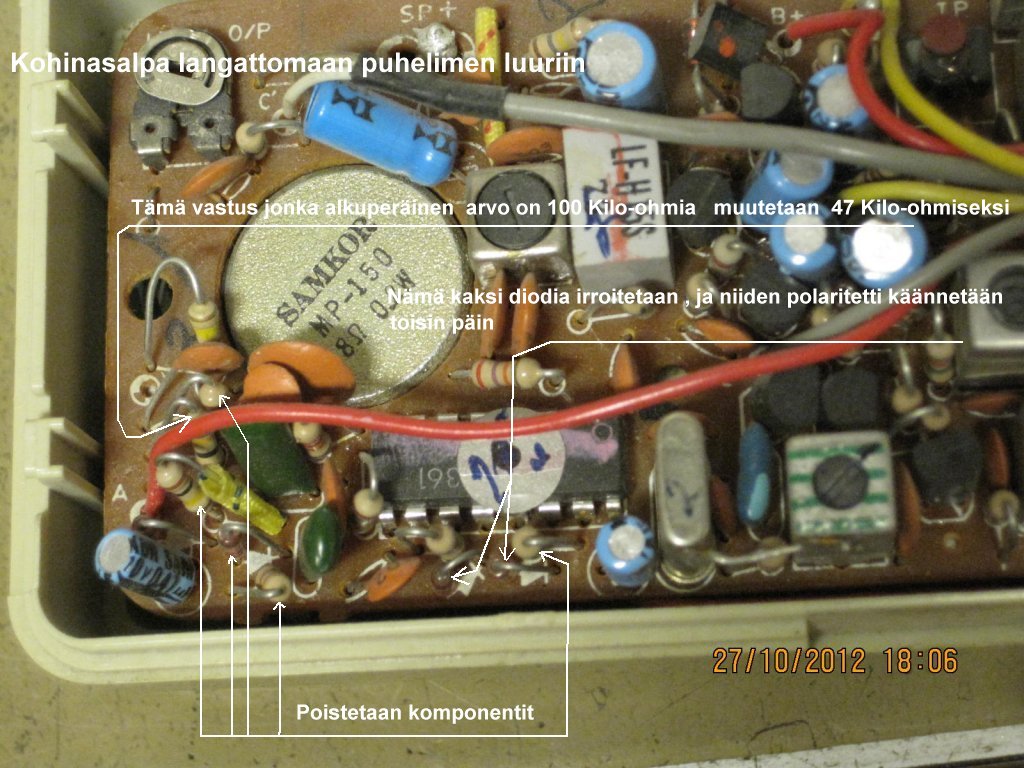

Yllä olevassa kuvassa näkyy
irroitettavat komponentit .
Huomaa että myös nuo 2 diodia
pitää irroittaa ja
juottaa takaisin paikoilleen , mutta toisin päin !
Samoin toinen 100K vastuksista pitää korvata
47K vastuksella !

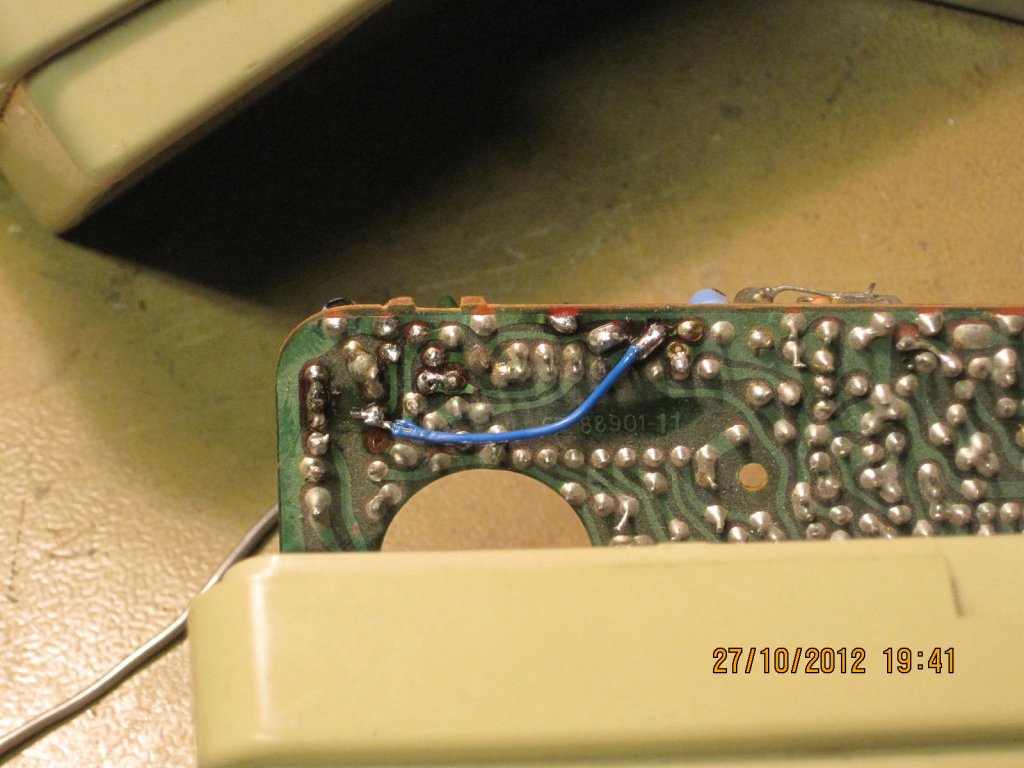

Tässä taas näkyy piirilevyn
alapuolelle tehtävä
hyppylanka ja sen paikat .
Tarkennoksena että vasen puoli menee sen
vaihdetun 47K vastuksen päähän.

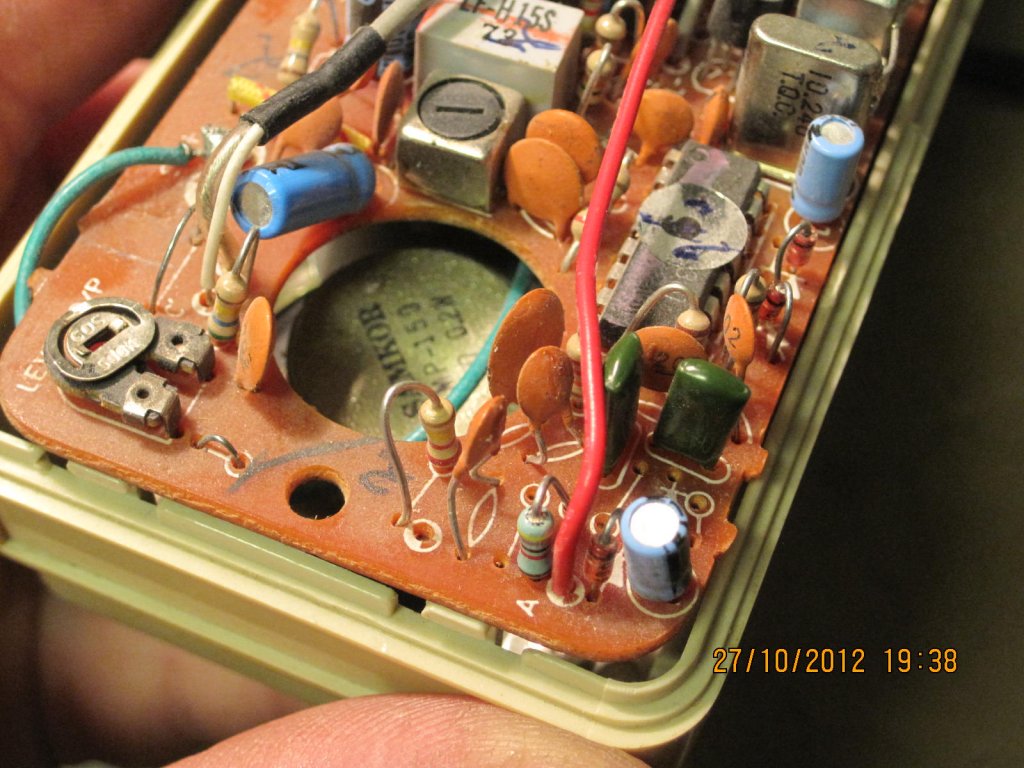

Yllä kuvaa modifioidusta kohinasalpa
kytkennästä .

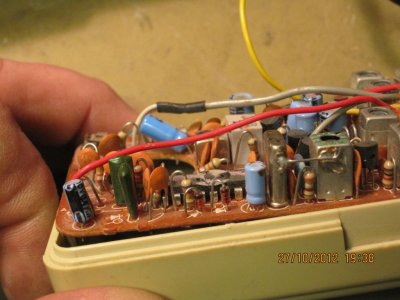

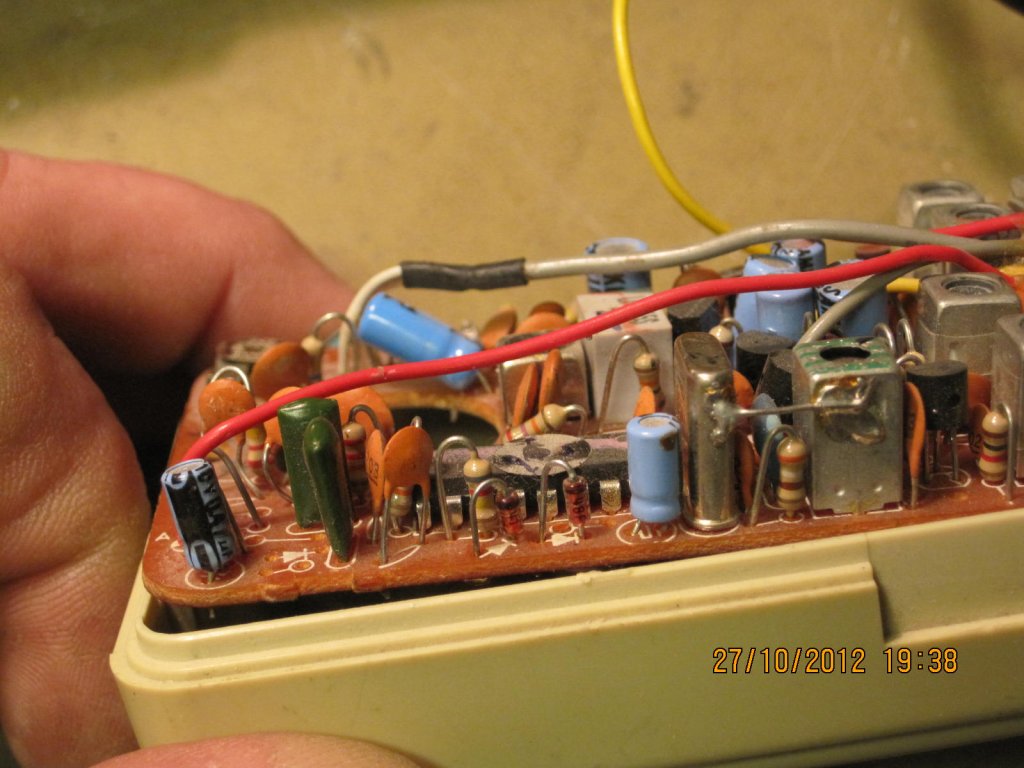

Ja tässä vielä modifioitu kytkentä
toisesta
kuvakulmasta .

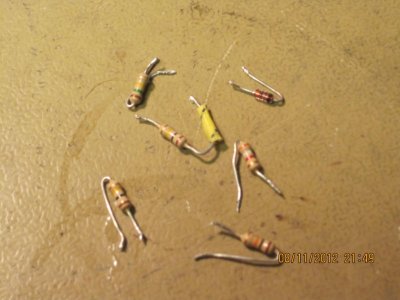

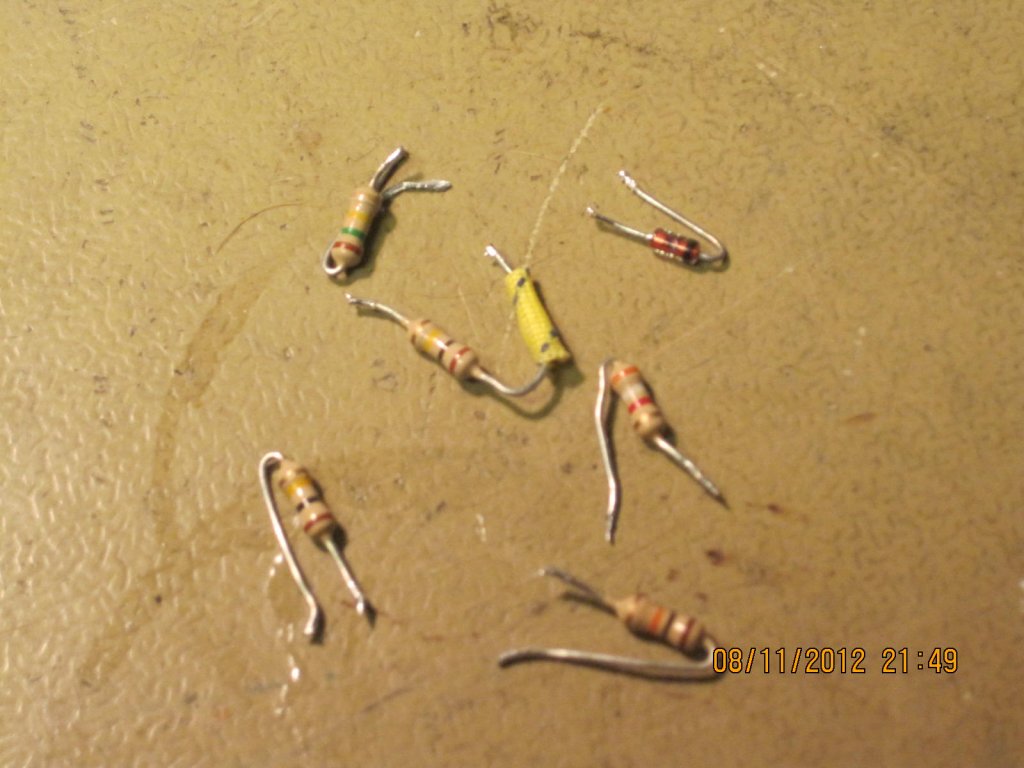

Ja hommelin jälkeen pöydälle
pitäsi jäädä
tämmöset osat !
73 de oh6mf (ea8cuu)
