Tekniikka sivut: JINGTONG JT-208 vinkkejä by oh7te



Vaikka Suomessa on nykyisin paljon hienoja kiinalaisia käsipuhelimia
niin tämä käsipuhelimien JAWA viime  vuosikymmeneltä kimittää
iloisesti edelleen.
Puhelimen käyttöohje on kuitenkin tehty kauhealla käännöskonella ja on
siten käyttökelvoton.
Ohje oli melko korvaamaton kun rupesin pusaamaan Juhanilan Rnet
toistimen 12.5 KHz taajuusoffsettia erotuksineneen ja aliäänineen!

Omassa laitteessani tämän ohjeen printtaus on pienennetty niin että se
taitettuna mahtuu puhelimen akun ja rungon väliin.

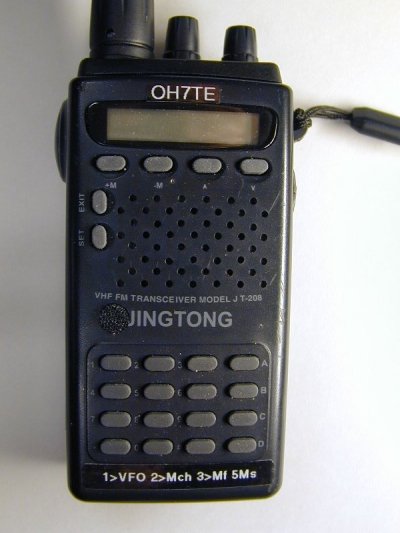

Lisäksi puhelimen sivulla ja edessä on tarra; ikäänkuin pikaohjeena.

Puhelimen TX tone on samea ja sitä on mahdollisuus hieman parantaa
poraamalla VAROVASTI reikä kuoreen suoraan mikrofonikapselin kohdalle.
Tämä ei siis edellytä laitteen hankalaa purkamista jos toimii
riittävän varovaisesti.
Kuvissa näkyy porauksen paikka. Tässä versiossa poraus on iso ja se on
täytetty vaimentavalla avosoluisella vaahtopolymeerilla.
Nätinpi ratkaisu on poraus  1... 1.5 mm terällä.

Koska mitään kytkentäkaavoita ei löydy niin kovin onnistuneita
muutoksia TX audiokanavaan ei ole tehty.

73 OH7TE Yussuf
_______________________________________________________________________ __________________________________________________
JING-TONG JT-208/308 "Interphone" käyttöohjeet. Laadittu Mao Tse Tung -hengessä

Draft, 17.02.2008 updated 20.06.2012.
Translated and modified from chinese user manual by OH7TE, tnx to mr. Kai Wang


ASETUKSET:

KEYPAD LOCK: SET ja * (tähti) päälle / pois

SET 1 Tätä voidaan sanoa "VFO:ksi". Ylä ja alanuolilla askelletaan ylös tai alas kanava kerrallaan.

SET 2 Näyttää muistikanavat muotoa CH1 ym infoa näytöllä ( erotus, CTCSS ym)

SET 3 Näyttää muistikanavat taajuuksina ym infoa näytöllä ( erotus, CTCSS ym)

SET 4 Askellus, vuorotellen SET ja 4 niin 5, 10, 12.5 tai 25 kHz muotoa 5 = 5kHz jne.
Huom tämä on tehtävä "VFO" moodissa (SET 0)

SET 5 Memory scan jos painat ensi SET 2 näyttää kanavanumeroina , jos SET 3
taajuuksina.

SET 6 Erotus - , + tai simplex, vaihtuu peräkkäin paineltuna

SET 7 Erotustaajuus, esimerkiksi 600 kHz asetetaan muotoa 00.600

SET 8 CTCSS vuorotellen pois ja päällä

SET 9 CTCSS tone taajuus. 17 = 118.8 Hz. Muut manuaalin taulukosta

SET 0 CTCSS päällä TX:ssä vuorotellen (kello ja volume kuva näytöllä)

SET # tulee R, CTCSS myös RX:llä päällä


KIRJAINPAINIKKEET:

A = SCAN, näyttää CH tai QRG riippuen onko SET 2 tai SET 3 valittu

B = Valitaan haluttu muistikanava kun kanavia ladataan

C = Tallentaa halutun muistikanavan sisältöineen (erotus, CTCSS, jne)

D = DELETE? Hämärä toiminta. Poistaa muistikanavan?

Varma memory nollaus: paina SET ja PWR ON

Taajuuden asetus: SET 1 ja aseta taajuus, erotukset ja muut paina B, ehdottaa kanavanumeroa vaihda nuoli ylös tai alas, talleta C.

On mahdollisuus tallentaa 30 kanavaa vaikka manuaali väittää että 15.


Tarra: (SET ja vastaava numero)
1 VFO 1 Mch 3 Mf 5 Msc 4 Step 5 Msc 6 +-/s 7 Offs 8 CT 9 CTo 0 Ct

JINGTONG JT-208 PURKUOHJEET

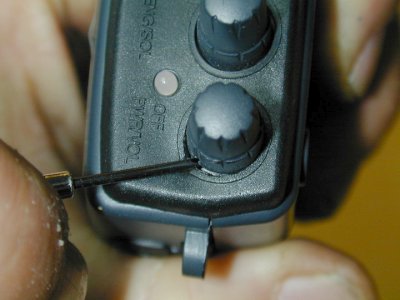

Poistetaan ensin antenni ja akku. Seuraavaksi vängätään nupit samalla vetämällä ja poistetaan kannen pehmeä roiskevesisuoja ja jatketaan sivujen aukomisella.

Olen korvannut näytön ledit superbright RED ledeillä. Näitä saa tarvittaessa minulta.
Kauhean kiljuvan käynnistyslurituksen olen poistanut toisesta yksilöstä mutta en muista miten!
Varo naarmuttelemasta näytön mustaa maskimaalausta "lasin" sisäpuoleta, naarmut paistavat ikävästi läpi.
SQ jänniteen saa ovelasti napattua Main PCB:ltä. Tällä voi olla jotain käyttöä reloinneissa tms.
Värkätessä on minulle sattunut että kasauksen jälkeen RX audio oli mykkä. Syyn etsiminen rautapuoleta turhautti kunnes sittenhän minä sen vasta hokasin että RX CTSS oli "jotenkin" tullut päälle...
